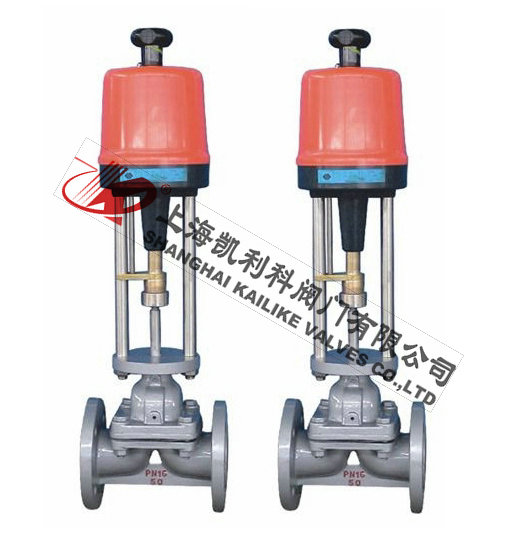

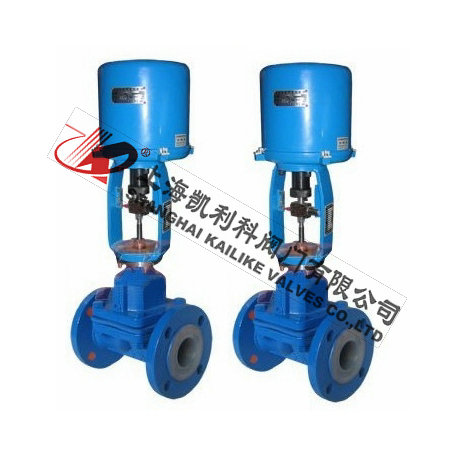

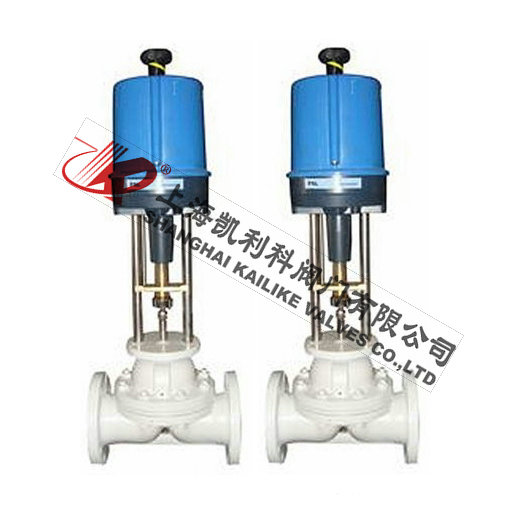

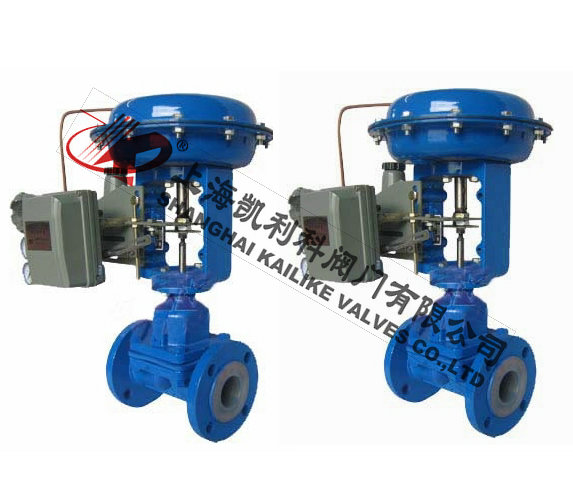

ZDLT電動隔膜調節閥由PSL系列和3810系列直行程電動執行機構和隔膜閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號（4-20mADC或1-5VDC）及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。電動隔膜調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。
| 產品名稱： | 電動隔膜調節閥 | 產品型號： | ZDLT |
| 公稱通徑： | DN15～DN300 | 結構形式： | 隔膜式 |
| 公稱壓力： | 1.6MPa～32.0MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+150ºC | 驅動方式： | 電動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油品、蒸汽、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 允許壓差（MPa） | 1.0 | 0.89 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 0.6 | 0.38 | 0.15 | 0.057 | |||
| 額定流量系數Kv | 8 | 12 | 16 | 38 | 60 | 68 | 90 | 150 | 300 | 500 | 600 | 1200 | 2000 | |
| 公稱壓力（MPa） | 1.0 | |||||||||||||
| 行程（mm） | 10 | 16 | 25 | 40 | 60 | |||||||||
| 流量特性 | 近似快開（調節式） | |||||||||||||
| 法蘭尺寸 | 鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59 | |||||||||||||
| 配用電動執行機構型號 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | ||||||||
| 381L |
381LSA-08 381LXA-08 |
381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | |||||||||
| 防爆型 | 381LXA-20 | 381LXB-30 | 381LXB-50 | |||||||||||
| 型號 | 額定輸出力N | 速度mm/s | 技術參數 | ||||
| PSL | 381L | PSL | 381L | PSL | 381L | PSL | 381L |
| 201 |
381LSA-08 381LXA-08 |
1000 |
800 800 |
0.25 |
4.2 4.2 |
電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線） 輸出信號：DC4～20mA 防護等級：IP67 帶手輪 |
電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線） 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄 |
| 202 |
381LSA-20 381LXA-20 |
2000 |
2000 2000 |
0.50 |
2.1 2.1 |
||
| 204 |
381LSB-30 381LXB-30 |
4500 |
3000 3000 |
0.50 |
3.5 3.5 |
||
| 208 |
381LSB-50 381LXB-50 |
8000 |
5000 5000 |
1.00 |
1.7 1.7 |
||
| 312 | 381LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
| 325 | 381LSC-99 | 25000 | 10000 | 1.0 | 2.0 | ||
| 項目 | 指標值 |
| 基本誤差％ | ≤±3.5 |
| 回差％ | ≤2.5 |
| 死區％ | ≤3.0 |
| 始終點偏差％ | ±2.5 |
| 額定行程偏差％ | ±2.5 |
| 純滯后 | ≤IS |
| 允許泄量L/H | 橡膠隔膜片“0"，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水） |
| 絕緣電阻 | 不小于20M |
| 阻尼特性 | 不大于3周半 |
| 閥體材料 | 襯里材料 | 隔膜材料 | 使用溫度 | 適用場合 |
| 鑄鐵HT200 | 無 | 氯丁橡膠 | 0～65℃ | 無腐蝕性介質，水及研磨劑，泥漿類介質 |
| 鑄鐵HT200 | PCTFE | PCTFE | -15～150℃ | 強酸、強堿、強氧化劑和一般有機溶劑，不適于泥漿介質 |
| ZG230-450 | PCTFE | PCTFE | -15～150℃ | 強酸、強堿、強氧化劑和一般有機溶劑，不適于泥漿介質 |
|
鑄不銹鋼 ZG1Cr18Niti |
無 | 氟橡膠 | -20～150℃ | 一般酸、堿有機溶劑等介質 |

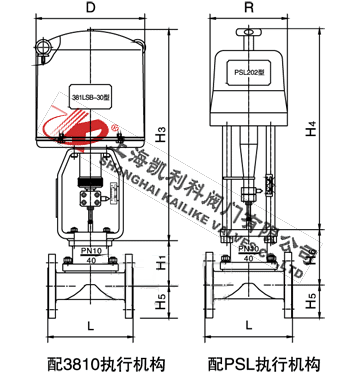

| 公稱通徑DN | L | A | B | D | R | H1 | H6 | H2 | H3 | H4 | H5 |
| 20 | 150 | 460 | 230 | 225 | 177 | 126 | 142 | 490 | 373 | 459 | 52.5 |
| 25 | 160 | 460 | 230 | 225 | 177 | 126 | 142 | 490 | 373 | 459 | 57.5 |
| 32 | 180 | 460 | 230 | 225 | 177 | 134 | 154 | 490 | 495 | 459 | 67.5 |
| 40 | 200 | 460 | 230 | 225 | 177 | 157 | 177 | 490 | 495 | 459 | 75 |
| 50 | 230 | 460 | 230 | 225 | 177 | 167 | 187 | 490 | 495 | 459 | 82.5 |
| 65 | 290 | 530 | 230 | 255 | 177 | 199 | 226 | 540 | 700 | 520 | 90 |
| 80 | 310 | 530 | 230 | 255 | 177 | 214 | 241 | 540 | 700 | 520 | 100 |
| 100 | 350 | 530 | 230 | 255 | 177 | 229 | 256 | 540 | 700 | 520 | 110 |
| 125 | 400 | 630 | 260 | 310 | 226 | 263 | 290 | 625 | 725 | 570 | 135 |
| 150 | 480 | 630 | 260 | 310 | 226 | 293 | 320 | 625 | 725 | 570 | 150 |
| 200 | 600 | 630 | 260 | 310 | 226 | 358 | 385 | 625 | 725 | 570 | 190 |
聲明：【ZDLT電動隔膜調節閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZDLT電動隔膜調節閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
