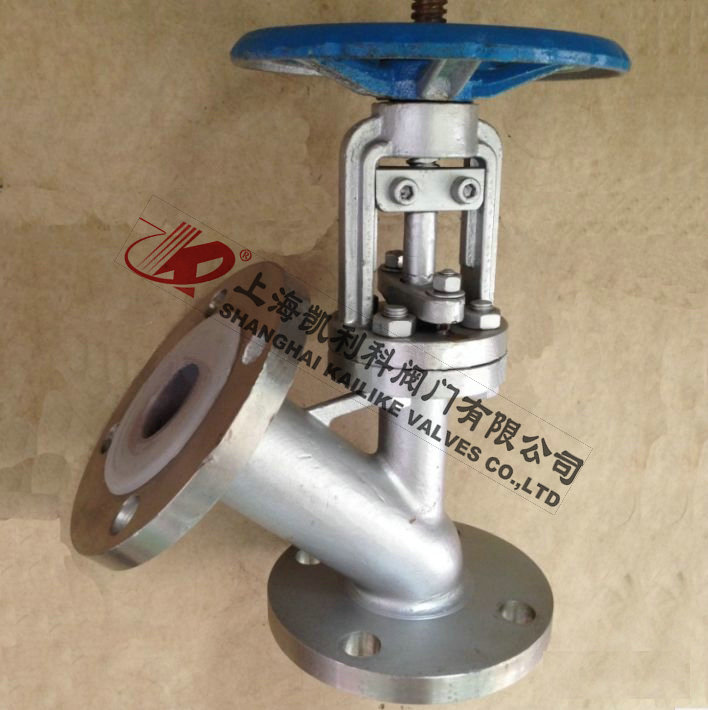

F41F46襯氟放料閥
F41F46襯氟放料閥適用在-50℃～150℃的各種濃度的水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
|
產品名稱： |
襯氟放料閥 |
產品型號： |
F41F46 |
|
公稱通徑： |
DN25～DN200 |
結構形式： |
上展式、下展式 |
|
公稱壓力： |
1.6MPa～2.5MPa～4.0MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+180ºC |
驅動方式： |
手動、氣動、電動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、液體、顆粒狀顆粒等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
F41F46襯氟放料閥適用在-50℃～150℃的各種濃度的水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
產品特點
1、采用氟塑料襯里層的放料閥，具有極高的化學穩定性，適用于任何強腐蝕性化學介質；
2、流體阻力小，內壁光滑，流道通暢是所有閥類中流體阻力最小的一種。
3、采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏；
4、可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作；
襯氟材料
|
聚三氟乙烯 PCTEF (F3) |
適用介質：各種有機溶劑，無機腐蝕液(氧化性酸類) 使用溫度：-195~120特點：耐熱性，電性能和化學穩定性僅次于F4，機械強度，蠕變性能，硬度比F4好些 |
|
聚全氟乙烯FEP (F46) |
適用介質：任何有機溶劑或試劑，稀或濃無 機 酸，堿，酮，芳烴，氯化烴等。使用溫度： -85~150特點：力學，電性能和化學穩定性基本與F4相同，但突出優點是動擊韌性 高，有極好的耐候性和輻射性。 |
|
聚烯烴PO |
適用介質：各種濃度的酸堿鹽及某些有機溶劑。
使用溫度：-58~80特點：是目前世界最理想的防腐材料，已廣泛用于旋轉成型的大型設備和管道件內襯。 |
|
聚偏氯乙烯 PVDF(F2) |
使用介質：耐大多數化學藥品和溶劑，使用溫度：-70~100特點：拉紳強度與壓縮強度比F4好，耐彎折，耐候，耐輻射。耐光和老化等，最大特 點是韌性好，易成型?！?/td>
|
|
聚四氯乙烯 PTFE(F4) |
使用介質：強酸，強堿，強氧化劑等。使用溫度：-200~180特點：具有優異的化學穩定性，有很高的耐熱性，耐寒性，磨擦系數很低，是極好的 自潤滑材料，但機械性能較低，流動性差，熱膨脹大。 |
|
聚氯乙烯: 硬質)PVC |
適用介質：耐水，濃堿，非氧化性酸，鏈烴，油和臭氧等。使用溫度：0-55特點：機械強度較高，化學穩定性及介電性能優良，耐油性和抗老性也較好，易熔接及粘合，價格較低。 |
|
聚丙烯： RPP |
適用介質：無機鹽類的水溶液，無 機 酸類，堿類的稀或濃溶液。使用溫度：-14~80特點：最輕的塑料之一，其屈服，拉伸和壓縮強度，硬度均優于低壓聚乙烯，有很突出的剛性，耐熱性好，易成型，優廉。改性后動擊性，流動性，彎曲彈性。 |
主要零件材質
|
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
閥桿 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
閥瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

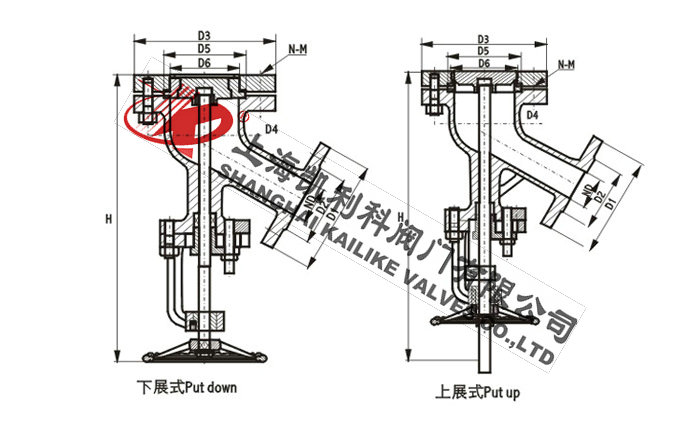

外形結構圖
主要外形尺寸（上展式）
|
DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
115 |
80 |
115 |
85 |
|
|
|
32 |
135 |
100 |
135 |
100 |
|
|
|
40 |
145 |
110 |
145 |
110 |
80 |
60 |
|
50 |
165 |
125 |
160 |
125 |
85 |
70 |
|
65 |
180 |
145 |
180 |
145 |
130 |
85 |
|
80 |
195 |
160 |
195 |
160 |
135 |
95 |
|
100 |
215 |
180 |
215 |
180 |
160 |
130 |
|
125 |
245 |
210 |
245 |
210 |
160 |
140 |
|
150 |
280 |
240 |
280 |
240 |
185 |
165 |
|
200 |
335 |
295 |
335 |
295 |
/ |
/ |
主要外形尺寸（下展式）
|
DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
115 |
85 |
135 |
100 |
70 |
40 |
|
32 |
135 |
100 |
145 |
110 |
75 |
55 |
|
40 |
145 |
110 |
160 |
125 |
85 |
65 |
|
50 |
165 |
125 |
180 |
145 |
100 |
70 |
|
65 |
180 |
145 |
195 |
160 |
135 |
90 |
|
80 |
195 |
160 |
215 |
180 |
155 |
130 |
|
100 |
215 |
180 |
245 |
210 |
180 |
135 |
|
125 |
245 |
210 |
280 |
245 |
195 |
145 |
|
150 |
280 |
240 |
335 |
295 |
210 |
185 |
|
200 |
335 |
295 |
405 |
355 |
|
|
聲明：【F41F46襯氟放料閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的F41F46襯氟放料閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
