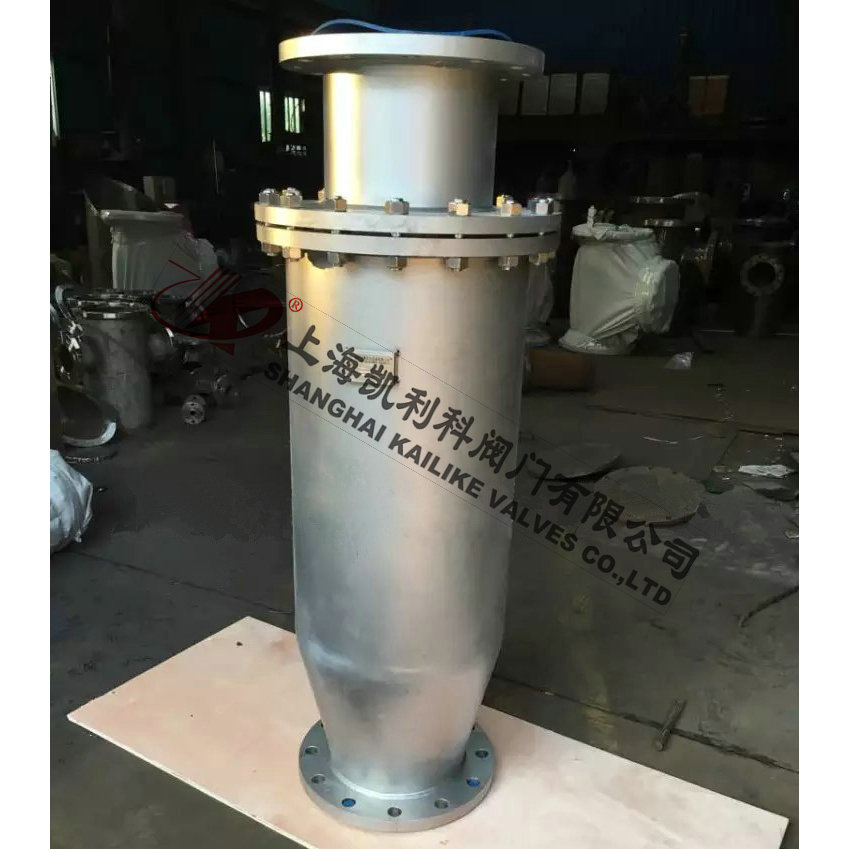

OF氣體過濾器
OF氣體過濾器是專為氣體管路設計的一種特殊過濾器，過濾器同分流錐、過濾網管組成，水流推力主要起到氣體分流，因而避免過濾網受正面引起的破裂。氣體過濾器廣泛用于工業生產部門中氣體過濾，如：空氣、氫氣、氮氣、氧氣等氣體的過濾。
|
產品名稱： |
氣體過濾器 |
產品型號： |
OF |
|
公稱通徑： |
DN40～DN400 |
濾網材料： |
不銹鋼 |
|
工作壓力： |
1.6MPa～4.0MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-20ºC～+450ºC |
功能作用： |
過濾氣體管道中的雜質 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
空氣、氫氣、氮氣、氧氣等氣體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
OF氣體過濾器是專為氣體管路設計的一種特殊過濾器，過濾器同分流錐、過濾網管組成，水流推力主要起到氣體分流，因而避免過濾網受正面引起的破裂。氣體過濾器廣泛用于工業生產部門中氣體過濾，如：空氣、氫氣、氮氣、氧氣等氣體的過濾。
產品特點
1、本產品適用于易燃、易爆、含塵氣體的管道過濾。
2、本產品具有確保設備安全運行、正常供氣的作用，因而已被冶金、化工、機械加工等行業廣泛選用。
3、本產品的濾筒（內管）和外筒與管道在同一直線，因而氣流能較平緩地進入濾筒內，基本上無紊流產生，壓損小于0.02MPa。
4、根據工藝要求可選用不同的過濾精度，一般以80～200目為宜。
5、本產品在出廠時嚴格按脫脂工藝清洗除油除銹，用戶可直接將其與管道安裝后投運。
外形結構圖
主要外形尺寸
|
公稱通徑DN |
D1 |
D2 |
結構長度 L |
|
1.6 |
1.6 ～ 4.0 |
|
40 |
45 |
76 |
350 |
400 |
|
50 |
57 |
89 |
380 |
420 |
|
65 |
76 |
108 |
450 |
500 |
|
80 |
89 |
133 |
550 |
600 |
|
100 |
108 |
159 |
700 |
750 |
|
125 |
133 |
219 |
850 |
900 |
|
150 |
159 |
219 |
1000 |
1050 |
|
200 |
219 |
273 |
1150 |
1250 |
|
250 |
273 |
325 |
1250 |
1400 |
|
300 |
325 |
426 |
1400 |
1600 |
|
350 |
377 |
478 |
1500 |
1700 |
|
400 |
426 |
529 |
1600 |
1800 |
聲明：【OF氣體過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的OF氣體過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
